Aucune idée c’est le buzzer du kit, peu être prunkdump pourra nous renseigner, mais je crois me souvenir, qu’il avait été surpris par l’impédance du buzzer, c’est sur c’est pas du 8 ohms, plus du 4 ohms en 8mm. Le problème est visible sur une grande partie des kits, avec pour certain un échaussement du buzzer tellement important que l’on ne peut plus mettre le doigt dessus
DIY GnuVario : variomètre opensource - openhardware Arduino
C’est le problème avec ce genre de buzzer à souder directement. Le diamètre est réduit au stricte minimum du coup le gain de place se paye par une impédance très élevée alors qu’une membrane de surface plus élevée n’a pas ce problème. Je recommande de coller un buzzer plus grand au capot supérieur (sous l’écran) en perçant quelques trous, de mon expérience c’est le plus efficace et un buzzer 0,5W est bien adapté avec un diamètre qui remplit juste le boiter en largeur.
Prunkdump a une mauvaise expérience des fils qui casse. Le buzzer est un point que l’on doit améliorer. En I2S il faut un HP 8 ou 4 ohms, tu en connais de petit diamètre ?
J’utilise ce genre de buzzer : https://m.fr.aliexpress.com/s/item/1674974834.html?trace=storeDetail2msiteDetail
Je ne l’ai pas sous la main donc je ne sais plus si le diamètre de 4cm est exact mais ça me semble vraisemblable.
Je ne pense pas que les fils soient un problème mais chacun son point de vue
Par contre la gestion du protocole I2S me paraît beaucoup trop complexe pour notre usage qui consiste à émettre une sinusoïde à fréquence et amplitude variable selon la vitesse verticale !
en 28mm
tu crois que l’on aurait assez de volume sonore ?

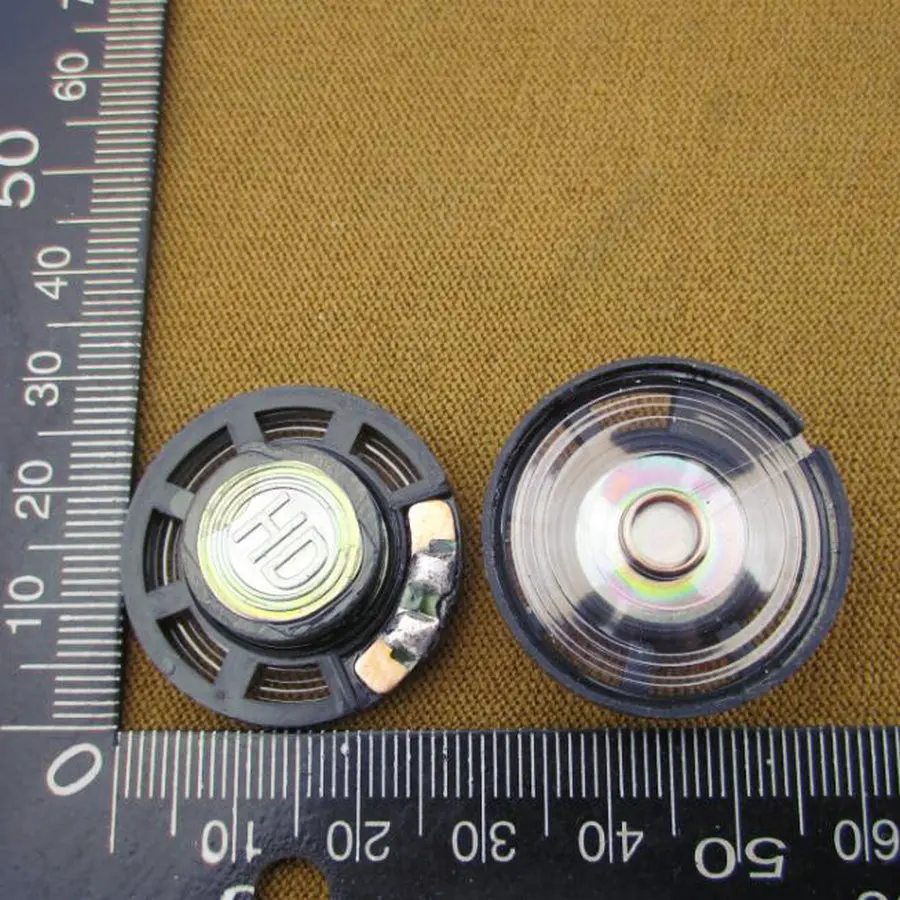

Je ne pense pas. J’ai fait mes premiers tests avec ça et c’était trop juste :
https://ae01.alicdn.com/kf/HTB1XcmRPVXXXXaJaXXXq6xXFXXXW/2015-10-pcs-LOT-Haute-qualité-Diamètre-29-MM-8-ohm-0-25-W-épaisseur-9.jpg
Il faudrait tester tes HPs sur le dernier kit, dès qu’on l’aura - Il serait très intéressant de comparer entre tes HP et le petit buzzer, au niveau des chutes de tension, du volume max et de la qualité du son
Au sol on a toujours l’impression que ce n’est pas assez
en l’air on trouve toujours que c’est trop
Salut !
Merci VanHurlu, VMath54 et Xiboard pour les tests
Je suspecte deux origines du problème : la fréquence des trâmes, et le fait de les mélanger ou pas avec des trâmes GPS. Je vais donc vous envoyer trois versions :
-> Une avec uniquement les trâmes LXNav à basse fréquence (0,5 Htz)
-> Une avec uniquement les trâmes LXNav à haute fréquence (5Htz)
-> Une avec LXNav à basse fréquence + trâmes GPS
Pour les problèmes d’alimentation :
Effectivement j’ai fait en sorte de connecter tous les modules directement sur la batterie (RAW) car ils ont tous un régulateur intégré. Le régulateur de l’arduino n’alimente que l’arduino et l’écran. Je pense que ça passe large. Donc le problême ne doit pas venir de là.
Le module de charge ne coupe effectivement pas la batterie quand il faut. Il est prévu pour couper à 2.7V apparemment c’est suffisant pour ne pas abîmer la batterie LiPo. Mais en réalité même avec la batterie à 3,3V le vario ne peut pas fonctionner parfaitement. Car les régulateur ont tous un perte de tension “drop-out”. Même faible il faudrait normalement toujours alimenter les régulateurs avec une tension supérieure à 3.3V. Je ne sais pas trop ou est la limite. Mais l’idée d’un régulateur qui relève la tension n’est pas bête. Par contre relever la tension pour la rebaisser ensuite avec les régulateurs peut peut-être gaspiller pas mal d’autonômie.
J’avais pensé un moment repasser par le régulateur de l’arduino et shunter tous les autres régulateurs. Mais je ne sais pas si c’est facile à faire. Il y a une pin “EN” sur les régulateur pour les mettre en route qu’on pourrait facilement couper. Mais je ne sais pas ce qu’il se passe régulateur éteint. Est-ce qu’il coupe le circuit ou est-ce qu’il laisse tout passer ?
Ensuite il est possible effectivement que le module de charge limite l’intensité. En tout cas j’ai constaté quelque chose : Lorsque l’on monte le vario pour la première fois la tension et l’intensité qui sortent du module sont anarchiques. Il faut absolument le raccorder au moins une fois à l’USB pour qu’il s’initialise. J’ai même eu une fois le cas où il s’est bloqué en court-circuit :shock: Il se mettait à chauffer grâve ! J’avais mesuré la tension en entrée et les condos du voltmètre avait envoyé un signal d’extinction au module de charge.
Ca serait bien de mesurer l’intensité maximale que tire le vario, l’intensité maximale que l’on peut obtenir du module de charge et l’intensité maximale que l’on peut tirer de la batterie ! Quelqu’un saurait-il faire ça ? Ou expliquer le montage à réaliser ?
Pour le buzzer/HP :
Jérémie quand tu parle d’un buzzer 8 Ohms je pense que tu avais rajouté aussi une résistance en série. Donc il ne devait pas faire 8 Ohms mais plutôt dans les 130 Ohms. Ton intensité est donc très loin de celle qui passe dans le buzzer 4.5 Ohms du Kit. Pour les kits suivants j’ai pris un buzzer 16 Ohms qui semble être la bonne valeur pour du 3.3V. Le buzzer du kit précédent doit être prévu pour des tensions très faibles (1,5V ou moins). Les buzzers magnétiques pour du 5V font 40 Ohms en général.
Pour les buzzer Piezzo il y a deux problèmes si on veut bien faire. Il faut leur envoyer du courant alternatif et il peut y avoir des retours de courant. Du coup le montage pour les driver n’est pas si simple. En tout cas bien plus complexe que les buzzer magnetiques. Je me suis inspiré du bluefly vario qui explique dans son blog pourquoi il a choisi un buzzer magnétiques.
Ensuite de façon générale pour les buzzer piezzo et les HP le problème c’est que pour avoir un volume suffisant il faut une taille conséquente. J’ai fait plein d’essais avec des petits HP et le son est ridicule. Même avec le push-pull et en envoyant 2W dedans.
Et ouai c’est pas simple tout ça … :? Mais Jpg63 à l’air bien motivé !
Il va nous faire plein de tests !
Voici les firmwares pour ceux qui veulent bien tester XCSoar et XCtrack
ok, j’ai récupéré une tablette pour mes tests
un copain qui a un Iphone ne jure que par Flyskyhy (pour IOS seulement) c’est un dev français. Vous connaissez ?
petite question bete : est-ce que quelqu’un dispose d’un fichier fritzing et d’un schéma général du vario à jour ?
le fichier variometer.fzz du github de prinkdump est très ancien ; par ailleurs, je ne trouve pas de schéma général.
Pour la partie fritzing : jpg63 nous en avait envoyé une image sur le forum : http://www.parapentiste.info/forum/-t48334.0.html;msg598321#msg598321 ; ça me semble toujours d’actualité.
Est-ce que tu pourrais nous passer le fichier fritzing source ?
Pour ma part, ça sera des essais avec XCSoar, depuis une voiture.
Tu vois un type d’essais spécifique, ou juste “une impression” ?
J’ai fait un premier essai tout à l’heure, mais j’ai du écourter : j’étais seul dans la voiture, il y avait du trafic, difficile à avoir l’oeil sur la route, le vario et la tablette
L’essai a été fait avec low_freq. Première impression : pas mal de retard de XCSoar par rapport au vario, sur l’indication vario.
Ca donne l’impression qu’il y a un lissage.
Pourtant, si l’indication de vario est passée dans la trame, je crois que j’avais vérifié que c’est celle-ci qui est affichée, et pas un calcul fait depuis l’altitude barométrique.
J’avais paramétré XCSoar pour qu’il m’écrive un fichier avec les infos reçues, mais je n’ai rien eu ; je vais chercher de ce coté.
J’ai eu aussi des choses étranges : par exemple, un brusque -3 entre des valeurs positives, alors que j’étais en montée.
Bon, je vais faire différents essais, avec les différents firms ; résultat dans qqs jours probablement.
Sinon, pour info : j’avais fait des essais avec le simulateur condor et XCSoar ; condor envoyait en TCP des trames GPGGA, GPRMC et LXWP0 toutes les secondes, et ca fonctionnait très bien.
Donc, avec un mixe de trames GPS et d’infos barométriques et variométriques, et une fréquence de 1Hz
voici le fichier fritzing que j’ai mis à jour
Mes essais :
Low_Freq_GPS : ok XCSoar; ok FlyMe; XCTrack nok (aucune donnée ne remonte)
High_Freq : ok XCSoar; ok FlyMe; XCTrack nok (aucune donnée ne remonte)
Low_Freq : ok XCSoar; ok FlyMe; XCTrack nok (aucune donnée ne remonte)
En low_freq, c’est bien trop lent, bcp trop de lag entre l’action et l’affichage.
XCTrack fonctionne avec la pression, tu envoie que l’alti et le vario : ça ne marche pas pour lui. Je sais, c’est un peu con, car on a un super filtre sur l’alti. Ou alors on refait une conversion un peu idiote alti filtrée > en valeur hPa.
Chaque appli a ça façon de calculer, interpréter les valeurs qu’elle reçoit. C’est difficile de piger.
XCSoar : reçois vario et alti du GNUVario (exemple 53m et 0,1m/s) > il affiche une alti Baro de 38m et le Vario n’affiche jamais la même valeur que sur le GNU. Il doit faire un mix avec le GPS je pense ou un filtre.
FlyMe pareil, je pense qu’il fait un mix avec le GPS ou un calage. Il affiche alt. baro -29m (pour GPS à -28m et GNU à 50m)
XCTrack est pour moi le plus ‘précis’ car il est prévu pour recevoir la pression. Et quand c’est le cas, il filtre lui même. Cale l’alti avec le GPS au démarrage puis variation avec la pression.
J’ai par contre pas pu tester avec l’envoie des NMEA. Mon GNU n’a pas fait le fix je crois et en plus j’ai le GPS sur la tablette.
Les trames GPGGA et GPRMC apparaissent bien dans le debug de XCSoar. Cependant il n’a jamais réussi à interpréter ces valeurs. Peut être le fix doit être fait pour que ça marche.
Si tout n’est pas clair, dites moi, il est tard
PS : les confs :
XCSoar :
- LXNAV sur Bluetooth HC-06 > Connecté, Baro, Vario
J’ai essayé sans succes (Pas de données) Generic, BleFly Vario, FlyNet Vario, NMEA, OpenVario. Du coup je doute que l’on puisse avoir LXNAV et NMEA en même temps.
FlyMe :
-“BlueFly, Flynet, Other BT” affiche (LXWP0) (Connexion très très rapide et sans faille au Bluetooth)
Pourrais-tu également mettre à dispo ces deux fichiers qui me manquent s’il te plait ?
Salut à tous,
de retour de vacances je reviens avec mon problème d’écran (le vario fonctionne mais pas d’affichage, ça ressemble beaucoup au premier problème de VanHurlu). En suivant les conseils, j’ai vérifé toutes les connections entre la PCB rouge et l’arduino (tout est bon), j’ai démonté-nettoyé-gratté moulte fois l’écran et toujours rien. Sauf deux fois ou j’ai eu l’affichage: la première fois que je l’ai monté et une seconde fois il y a deux jours. Il y a un point commun entre ces deux fois: juste après avoir eu l’affichage, la batterie était vide. Ces deux fois llà, tout content d’avoir l’affichage j’ai mis le vario à charger. Et à chaque fois, après la charge plus rien. Je suis en train de vider la batterie pour voir si c’est systématique, mais pas facile de tomber pile au moment ou elle se décharge.
Une idée??
Ce sont des parts standards de fritzing, il te suffit de les re-associer avec ton dossier fritzing part
Tout le reste fonctionne ? - test en désactivant juste l’écran ? - ta carte SD, le son, les sondes et le gps fonctionne ?
oui, ça à l’air de marcher.
Jai bien le son quand je bouge le vario, j’arrive à charger les bootloaders. Pour les autres sondes, je ne vois pas comment les tester…
